KOBELCO自主研發的
新一代無油壓縮機

我們引以為豪的，干式無油、具有極高能效的
“Emeraude-ALE”壓縮機，如今登上了新一級臺階。
不僅具有領先水平的比功率性能，拔群的信賴性和耐久性；
并且在靜音性和性價比上有大幅提高。
這一劃時代的高性能，誕生于KOBELCO的研發理念-“TRUE”
它源自Trust（信賴）、Revolution（變革）、Utmost（最佳）、Ecology（環境）的字母，
是KOBELCO不斷創造卓越產品的原動力。

電機功率 : 132 - 400kW
排氣量 : 19.2 - 66.8 m3/min
特點

同級別領先的比電耗

通過新型本體&削減浪費，實現卓越的比功率性能。

新型設計以確?！盁o油”

大氣開放孔以135度的相位差進行配置，從而使軸封構造短化，以達到優化轉子間隙、提高性能。

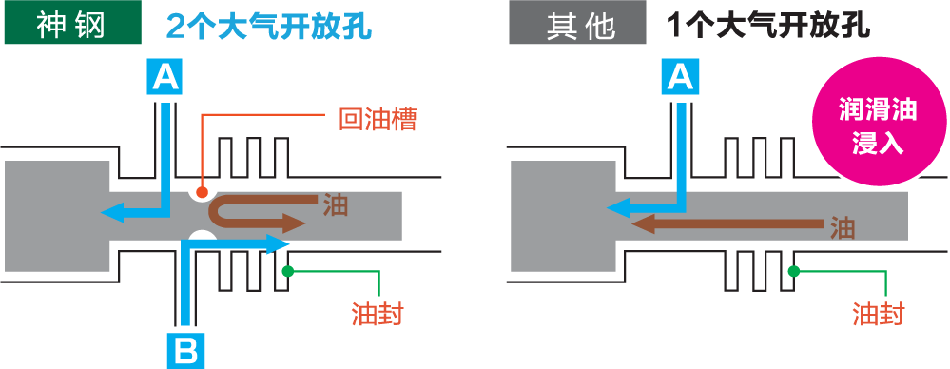

獨有設計以確?！盁o油”

3階段式的軸封構造（卸載運行時）

  1. 油封防止?jié)櫥徒搿?/li>
  2. 越過油封的潤滑油由回油槽被阻回。
  3. 越過回油槽到達大氣開放孔B的潤滑油，從B孔處排出。大氣開放孔A-B之間壓力相同，因此越過開放孔B后，潤滑油不會浸入。

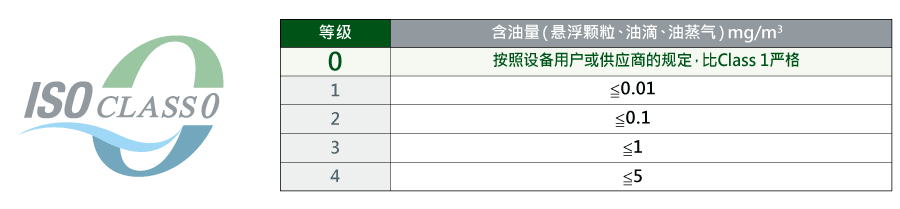

Class 0 認證

KOBELCO〈翡翠Emeraude ALE〉系列通過了國際認證機構TüV進行的CLASS 0認證(ISO8573-1 [-:-:0])，這也是壓縮空氣品質（潔凈度）的最高等級認證。

Class 0 認證

績效證書

R5
R5：ALE132Ⅳ-160Ⅳ
R6
R6：ALE200Ⅳ-275Ⅳ
R7
R7：ALE315Ⅳ-400Ⅳ

更長的大修周期

采用長壽命設計的軸承，實現1段本體9年，2段本體6年的大修周期。

更長的大修周期

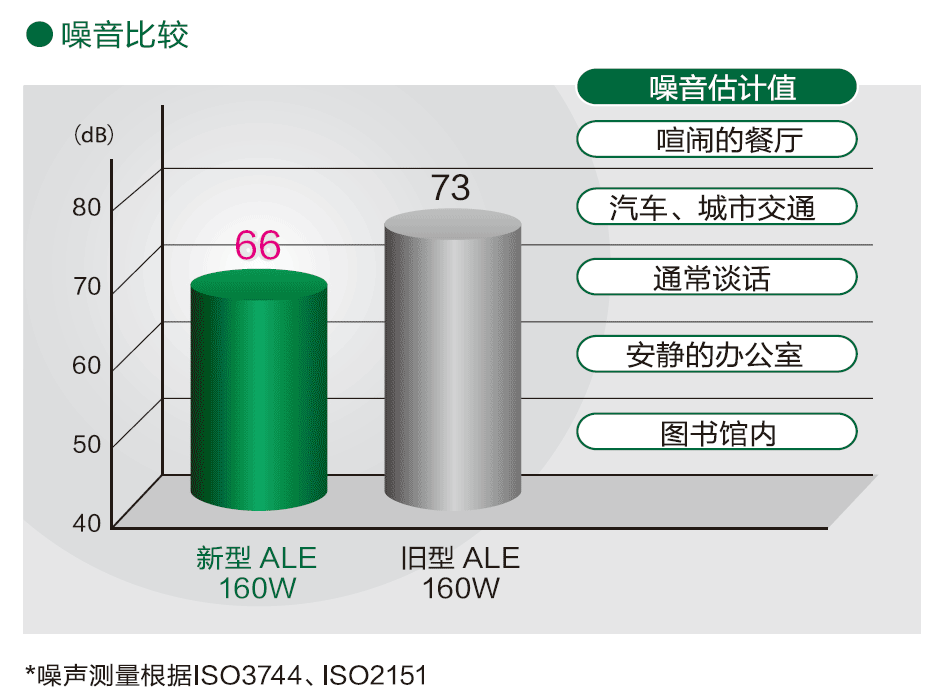

杰出的靜謐性

通過徹底的噪音對策，降低無油機特有噪音?；谠谠O備周圍9點的平均值進行嚴格的噪音值評價體系，與原有機相比噪音值大幅降低。實現安靜舒適的作業環境。

杰出的靜謐性

規格

變頻/水冷機型

型號 最大
排氣
壓力		 排氣量 主電機 排氣連接 外形尺寸 噪音值 電壓 重量
50 / 60Hz W×D×H
MPa m3/min kW mm dB(A) kg
ALE132WVⅣ 0.75 24.8 132 JIS10k 65A FF 2,705 × 1,545 × 1,845 66 380?415 3,700
0.86 22.0
1.04 19.6
ALE160WVⅣ 0.75 29.3 160 3,800
0.86 26.8
1.04 24.8
ALE250WVⅣ 0.75 45.4 250 JIS10k 80A FF 3,150 ×1,600? × 2,180 5,350
0.86 41.7
1.04 38.5

?

變頻/空冷機型

型號 最大
排氣
壓力		 排氣量 主電機 排氣連接 外形尺寸 噪音值 電壓 重量
50 / 60Hz W×D×H
MPa m3/min kW mm dB(A) kg
ALE132AVⅣ 0.75 24.0 132 JIS10k 65A FF 3,730 × 1,700 × 1,995 71 380?415 4,300
0.86 21.1
ALE160AVⅣ 0.75 28.3 160 73 4,300
0.86 25.8
ALE250AVⅣ 0.75 44.4 250 JIS10k 80A FF 4,300 × 1,900 × 2,180 76 5,600
0.86 40.8

?

定速/水冷機型

型號 最大
排氣
壓力		 排氣量 主電機 排氣連接 外形尺寸 噪音值 電壓 重量
50 / 60Hz W×D×H 星三角 電抗*
MPa m3/min kW mm dB(A) kg
ALE132WⅣ 0.75 24.8 132 JIS10k 65A FF 2,705 × 1,545 × 1,845 66 380?415 4,100 -
0.86 21.6
1.04 19.9
ALE145WⅣ 0.75 26.5 145 4,200 -
0.86 24.8
1.04 21.5
ALE160WⅣ 0.75 29.2 160 4,200 -
0.86 26.5
1.04 24.7
ALE200WⅣ 0.75 37.4 200 JIS10k 80A FF 3,150 × 1,600 × 2,180 66 380?415 5,950 -
0.86 33.7
1.04 30.3
ALE250WⅣ 0.75 45.0 250 5,950 -
0.86 41.4
1.04 38.1
ALE275WⅣ 0.75 48.6 275 6,000 -
0.86 45.0
1.04 41.3
ALE315WⅣ 0.75 54.6 315 JIS10k 100A FF 3,850 × 2,000 × 2,400
〈 4,082 × 2,000 × 2,400 〉		 70 380?415 9,100 -
0.86 51.5 10,000 - 10,200
1.04 48.0 - - -
ALE355WⅣ 0.75 63.1 355 380?415 9,150 -
0.86 58.8 10,000 - 10,300
1.04 54.5 - - -
ALE400WⅣ 0.75 66.8 400 75 380?415 9,400 -
0.86 63.1 10,000 - 10,450
1.04 58.7 70 - - -

?

定速/空冷機型

型號 最大
排氣
壓力		 排氣量 主電機 排氣連接 外形尺寸 噪音值 電壓 重量
50Hz W×D×H
MPa m3/min kW mm dB(A) kg
ALE132AⅣ 0.75 23.8 132 JIS10k 65A FF 3,730 × 1,700? × 1,995 71 380?415 4,700
0.86 20.9
1.04 19.2
ALE145AⅣ 0.75 25.6 145 71 4,700
0.86 23.8
1.04 20.7
ALE160AⅣ 0.75 28.2 160 73 4,700
0.86 25.6
1.04 23.8
ALE200AⅣ 0.75 35.4 200 JIS10k 80A FF 4,300 × 1,900? × 2,180 76 380?415 6,200
0.86 33.0
1.04 29.8
ALE250AⅣ 0.75 44.0 250 6,200
0.86 40.5
1.04 37.3
ALE275AⅣ 0.75 47.6 275 6,250
0.86 44.0
1.04 40.4

?

水冷機型

型號 冷卻水量 △T 冷卻水入口溫度 冷卻水入口/出口連接 潤滑油初期填充量
L / min ℃ L
ALE132WVⅣ
ALE132WⅣ		 238 10 20 JIS10k 50A FF 25
ALE145WⅣ 261
ALE160WVⅣ
ALE160WⅣ		 288
ALE200WⅣ 355 JIS10k 65A FF 30
ALE250WVⅣ
ALE250WⅣ		 443
ALE275WⅣ 487
ALE315WⅣ 492 JIS10k 80A FF 50
ALE355WⅣ 555
ALE400WⅣ 625

?

空冷機型

型號 冷卻風扇電機功率 潤滑油初期填充量
kW L
ALE132AVⅣ
ALE132AⅣ		 6
（ 3kW×2）		 35
ALE145AⅣ
ALE160AVⅣ
ALE160AⅣ
ALE200AⅣ 11
（ 5.5kW×2）		 51
ALE250AVⅣ
ALE250AⅣ
ALE275AⅣ

※噪音值等，詳細規格請查閱《技術規格說明書》

備注：

電源：380V/50HZ/3相3線式　排氣量：換算成壓縮機的吸氣條件的值　吸氣條件：1bar，20℃，0%
※使用地海拔1000m以上的情況，請咨詢我司銷售人員。

*關于設備尺寸大小、規格參數如有更新,弊公司不做另行通知。
*關于保證值請另外咨詢。
