追求更高節能性的變頻壓縮機
新一代螺桿主機、IPM直連一體電機(相當于IE4等級)等先進技術集于一身的螺桿壓縮機。
與舊型VS系列相比, 實現了在更低壓力范圍內的運行。通過新WIDE RANGE實現增風量,追求領先的節能性能。
這,就是高性能節能壓縮機的典范。
?
?
電機功率 : 22－75kW
排氣量 : 3.8-15.1m3/min
特點

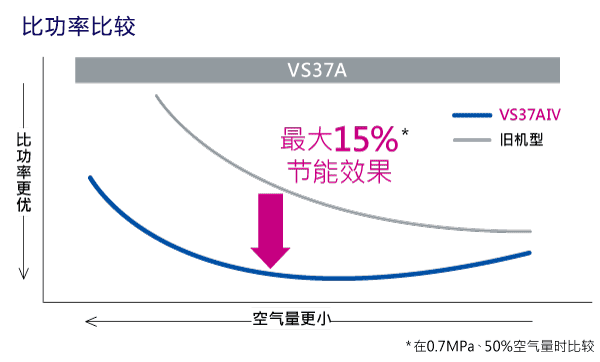

更低的比功率
憑借新開發的主機轉子型線、超高效IPM電機和優化機組設計，KOBELION VS得以實現同級別更佳的比功率。

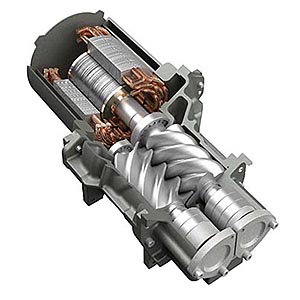

嶄新的懸垂直連一體設計——承襲神獅VS內嵌式垂懸直連一體構造
高效率——降低損耗
螺桿與電機軸承一體式直連結構
消除了齒輪產生的機械損耗
更便捷的日常維護——減少了成本
無需更換電機軸承
無需注潤滑脂
無需電機反負載側軸承
無需使用機械密封

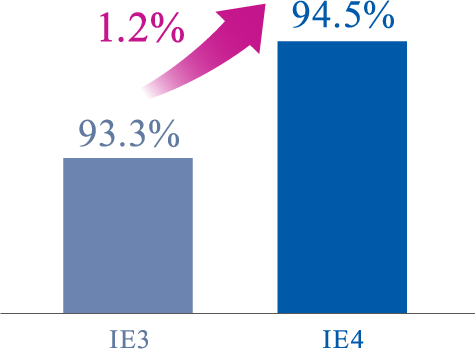

超高效率IPM永磁電機
-
新生代神獅VS系列配備了超高效率IPM永磁電機，相當于國際標準IE4等級，在全負載領領域維持高能效。
-
采用油冷夾套構造，大幅提升了高溫環境下的作業性能。
-
絕緣等級選用高于業界標準的H級標準。（最高允許溫度180℃）
(*) IPM電機為驅區動電機，不屬于國際IEC標準規格范圍。但VS系列的IPM永磁電機能效更高于IE4（超優質高效）等級感應電機。

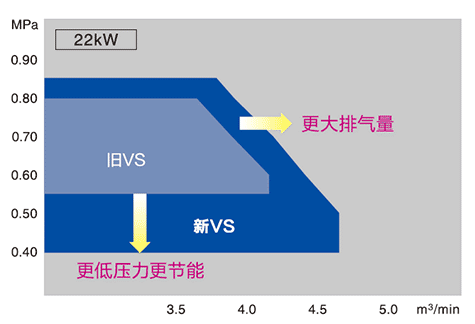

新WIDE RANGE控制
得益于“全負載領域維持高能效”的獨特技術，使得低壓設定范圍更廣。降低設定壓力時，可有效地運用剩余動力增加空氣量。
降低壓力→降低功耗
增大風量→降低比功率
雙重功效，節約運行成本，尊享另一種節能體驗。
■寬范圍控制實現風量的增加
(m3/min)
| ? | 0.85MPa | 0.8MPa | 0.7MPa | 0.6MPa | 0.4MPa |
|---|---|---|---|---|---|
| VS22A IV | 3.8 | 3.94 | 4.22 | 4.72 | 4.72 |
| 增風比 | Base | 104% | 111% | 124% | 124% |
| VS37A IV | 6.3 | 6.35 | 7.0 | 7.6 | 7.6 |
| 增風比 | Base | 101% | 111% | 121% | 121% |
| VS55A IV | 9.65 | 10 | 10.9 | 11.4 | 11.8 |
| 增風比 | Base | 104% | 110% | 118% | 122% |
| VS75A IV | 12.9 | 13.1 | 13.8 | 14.8 | 15.1 |
| 增風比 | Base | 102% | 106% | 115% | 117% |
耐環境溫度50℃
分體式后冷卻器、油冷卻器，采用了強力高效的渦輪風扇，設計溫度留有一定余地，可使環境溫度45℃下依然能持續運轉。哪怕在50℃的溫度下也不會停機，耐久性比以往提高5℃
新一代智能控制器 標準配備NGSC-430 控制器
VS系列配備4.3英寸全彩觸摸式顯示器NGSC-430。先進的LCD界面能使您一目了然地了解到以下信息。
規格
VS系列【變頻機】
| 型號 | 最高壓力 (MPa) |
排氣量(m3/min) | 主電機功率 (kW) |
排氣管 接口直徑 |
噪音值 dB(A) |
外形尺寸 | 重量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.4MPa | 0.5MPa | 0.7MPa | 0.8MPa | 長(W) | 寬(D) | 高(H) | ||||||
| VS22A IV | 0.85 | 4.72 | 4.72 | 4.22 | 3.94 | 22 | R21 | 55 | 1,250 | 850 | 1,500 | 560 |
| VS37A IV{-H} | 7.6 | 7.6 | 6.6{7} | 6.35{6} | 37 | R21 1/2 | 58 | 1,550 | 950 | 1,600 | 720 | |
| VS55A IV | 11.8 | 11.4 | 10.9 | 10 | 55 | R22 | 63 | 2,200 | 1,200 | 1,700 | 1,330 | |
| VS75A IV{-H} | 15.1 | 14.8 | 13.8{13.9} | 13.1 | 75 | R22 | 65 | 2,200 | 1,200 | 1,700 | 1,400 | |
※{-H}為額定壓力0.8Mpa的規格，{}中的數值為此規格的排氣量
■備注
電源：380V/50HZ/3相3線式 吸氣條件：1bar，20℃，0%RH 排氣量：換算成壓縮機的吸氣條件的值
※使用地海拔1000m以上的情況，請咨詢我司銷售人員
*關于設備尺寸大小、規格參數如有更新，弊公司不做另行通知。
*關于保證值請另外咨詢。
