采用兩級壓縮技術的Kobelion VT/AT系列：-能效比邁向更佳領域
以更小的能耗，實現更大的性能——兩級壓縮技術憑借壓倒性的節能與高效表現，
為可持續環保社會貢獻更佳解決方案。
?
電機功率 : 90－250kW
排氣量 : 13.8-59.0m3/min
目錄下載(0MB)
特點
所有機型超過國家GB1級能效標準，能耗向更高水平突破
本公司兩級壓縮機憑借卓越的空氣壓縮技術及模塊化集成技術，全系列產品達成國家GB1級能效標準，引領行業標桿。

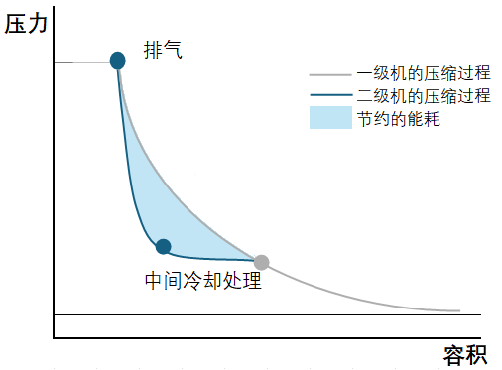

為何兩級壓縮更加節能?
經過一級壓縮后的空氣被中間冷卻器冷卻后,再進入兩級壓縮的吸氣空氣體積量就會減少,因而需要的動力也減少。
通過降低各級壓縮的壓縮比(吸·排氣壓力差),從而減少壓縮過程中的空氣泄漏量。
IE5永磁電機雙重直連轉子結構
通過永磁電機與螺桿轉子同軸直連的一體化構造，可針對負載波動更精準、穩定地提供高效節能的壓縮空氣。
※采用防護等級IP66電機。
※工頻機型搭載IE4電機。
精心設計的穩定性能

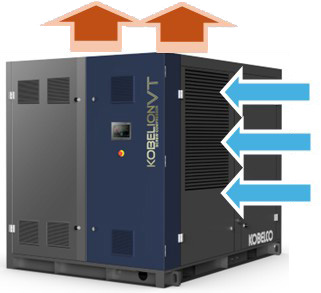

卓越的箱體冷卻結構設計
空冷機型搭載渦輪風扇+風扇變頻器,兼具環境溫度適應性與強效節能冷卻特性。后冷卻器與油冷卻器均采用獨立布局。實現高效冷卻效能。

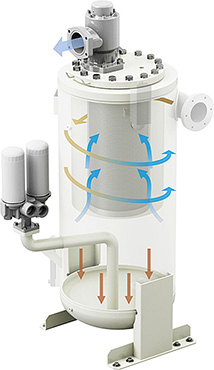

高效率的油分離系統
通過加大油分離器容積并優化分離面積,顯著提升油氣分離效率,實現更純凈的壓縮空氣輸出。

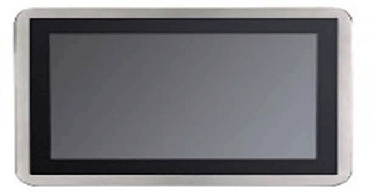

標配7英寸全彩觸控屏
控制系統配備7英寸全彩色觸控顯示屏,采用模塊化設計具備高度擴展性,支持靈活的功能選項配置。
規格
VT系列【變頻機】
| 型號 | 最高壓力 (MPa) |
排氣量 (m3/min) |
主電機功率 (kW) |
排氣管 接口直徑 |
噪音值 dB(A) |
外形尺寸 | 重量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| 長 (W) | 寬(D) | 高(H) | |||||||
| VT90A/W | 1.3 | 13.8~19.9 (13.8~19.9) |
90 | DN80 | 74 (69) |
2400 | 1800 | 2000 | 3700 (3800) |
| VT110A/W | 16.8~23.9 (16.8~23.9) |
110 | DN80 | 75 (71) |
2400 | 1800 | 2000 | 3800 (3900) |
|
| VT132A/W | 20.5~29.0 (21.8~30.0) |
132 | DN100 | 76 (73) |
2800 | 2000 | 2000 | 4200 (4400) |
|
| VT160A/W | 26.0~36.0 (27.6~37.5) |
160 | DN100 | 77 (74) |
2800 | 2000 | 2000 | 4400 (4600) |
|
| VT200A/W | 33.0~45.0 (35.0~47.0) |
200 | DN100 | 78 (75) |
3200 | 2100 | 2100 | 6850 (7250) |
|
| VT250A/W | 42.0~57.0 (44.8~59.0) |
250 | DN100 | 79 (76) |
3200 | 2100 | 2100 | 7150 (7550) |
|
※（）內為水冷機組參數
■備注
電源：380V/50Hz/3相3線式
吸氣條件: 1bar，20℃
排氣量：換算成壓縮機的吸氣條件的值
※使用地海拔1000m以上的情況，請咨詢我司銷售人員
*設備寸尺大小，規格參數如有更新，弊公司不做另行通知
*噪聲值包含±3dB的波動范圍
*關于保證值請另外咨詢
?
AT系列【工頻機】
| 型號 | 最高壓力 (MPa) |
排氣量 (m3/min) |
主電機功率 (kW) |
排氣管 接口直徑 |
噪音值 dB(A) |
外形尺寸 | 重量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| 長 (W) | 寬(D) | 高(H) | |||||||
| AT90A/W | 0.75 | 19.9 | 90 | DN80 | 74(72) | 2400 | 1800 | 2000 | 3700 |
| AT110A/W | 23.9 | 110 | DN80 | 75(73) | 2400 | 1800 | 2000 | 3800 | |
| AT132A/W | 29.0(30.0) | 132 | DN100 | 76(74) | 2800 | 2000 | 2000 | 4200 | |
| AT160A/W | 36.0(37.5) | 160 | DN100 | 77(75) | 2800 | 2000 | 2000 | 4400 | |
| AT200A/W | 45.0(47.0) | 200 | DN100 | 78(76) | 3200 | 2100 | 2100 | 6850 | |
| AT250A/W | 57.0(59.0) | 250 | DN100 | 79(77) | 3200 | 2100 | 2100 | 7150 | |
| AT90A/W-H | 0.85 | 18.6 | 90 | DN80 | 74(72) | 2400 | 1800 | 2000 | 3700 |
| AT110A/W-H | 22.3 | 110 | DN80 | 75(73) | 2400 | 1800 | 2000 | 3800 | |
| AT132A/W-H | 27.1(28.0) | 132 | DN100 | 76(74) | 2800 | 2000 | 2000 | 4200 | |
| AT160A/W-H | 33.6(34.3) | 160 | DN100 | 77(75) | 2800 | 2000 | 2000 | 4400 | |
| AT200A/W-H | 42.0(43.0) | 200 | DN100 | 78(76) | 3200 | 2100 | 2100 | 6850 | |
| AT250A/W-H | 53.0(55.0) | 250 | DN100 | 79(77) | 3200 | 2100 | 2100 | 7150 | |
| AT90A/W-X | 1.05 | 15.7 | 90 | DN80 | 74(72) | 2400 | 1800 | 2000 | 3700 |
| AT110A/W-X | 19.3 | 110 | DN80 | 75(73) | 2400 | 1800 | 2000 | 3800 | |
| AT132A/W-X | 23.4(24.5) | 132 | DN100 | 76(74) | 2800 | 2000 | 2000 | 4200 | |
| AT160A/W-X | 29.6(31.0) | 160 | DN100 | 77(75) | 2800 | 2000 | 2000 | 4400 | |
| AT200A/W-X | 37.8(38.8) | 200 | DN100 | 78(76) | 3200 | 2100 | 2100 | 6850 | |
| AT250A/W-X | 47.0(49.8) | 250 | DN100 | 79(77) | 3200 | 2100 | 2100 | 7150 | |
| AT90A/W-G | 1.3 | 13.8 | 90 | DN80 | 74(72) | 2400 | 1800 | 2000 | 3700 |
| AT110A/W-G | 16.8 | 110 | DN80 | 75(73) | 2400 | 1800 | 2000 | 3800 | |
| AT132A/W-G | 20.5(21.8) | 132 | DN100 | 76(74) | 2800 | 2000 | 2000 | 4200 | |
| AT160A/W-G | 26.0(27.6) | 160 | DN100 | 77(75) | 2800 | 2000 | 2000 | 4400 | |
| AT200A/W-G | 33.0(35.0) | 200 | DN100 | 78(76) | 3200 | 2100 | 2100 | 6850 | |
| AT250A/W-G | 42.0(44.8) | 250 | DN100 | 79(77) | 3200 | 2100 | 2100 | 7150 | |
※（）內為水冷機組參數
■備注
電源：380V/50Hz/3相3線式
吸氣條件: 1bar，20℃
排氣量：換算成壓縮機的吸氣條件的值
※使用地海拔1000m以上的情況，請咨詢我司銷售人員
*設備寸尺大小，規格參數如有更新，弊公司不做另行通知
*噪聲值包含±3dB的波動范圍
*關于保證值請另外咨詢
?
